什么是C扫描
问：
C扫描是一种设备
C扫描是一种检测设备
C扫描是一种超声波检测设备
C扫描是一种自动化超声波检测设备
C扫描是一种显示方式
超声波C扫描是超声检测中的一种数据显示方式与成像方式
答：本来C扫描只是一种显示方式与成像方式，但现在上面的每一个问题都应回答为：是。
可引用的定义
规范版（术语标准口径）
C扫描显示（C-scan display）：受检件的二维平面显示，按探头扫描位置，绘制幅度或声程在预置范围内的回波信号的存在。
——GB/T 12604.1《无损检测 术语 超声检测》（GB/T 36416.2-2018 第6.1.50条同文引用）
技术展开版
超声波C扫描是超声检测中的一种数据显示与成像方式：探头（或声束）在工件表面按二维光栅轨迹逐点扫查，检测系统在每个扫查点上仅提取预设时间闸门内回波信号的特征量——峰值幅度或传播时间（TOF），并将其按扫查位置映射为图像像素的灰度或颜色，从而形成一幅与扫查面平行的工件内部缺陷平面投影图（俯视图）。
| 英文 | 中文 |
|---|---|
| C-scan display — a two-dimensional presentation in which the amplitude or time-of-flight of echoes within a gate is recorded as a function of probe position, producing a plan (top) view of the test object. | C扫描显示——一种二维显示方式，其中门内回波的振幅或飞行时间作为探头位置的函数进行记录，从而生成被测物体的平面（俯视）图。 |
C扫描严谨定义“四要素”
要素 要写清的内容
扫查方式 二维（x–y）光栅式逐点扫查，可为机械扫查或电子扫查（相控阵）
深度选择 由时间闸门（gate）限定所关注的深度范围
记录量 回波峰值幅度（幅度C扫）或传播时间/深度（TOF/深度C扫）
图像性质 两轴均为扫查坐标的平面投影图，图像平面平行于扫查面
两个容易写错的点
C扫描是“显示/成像方式”，不是独立的检测原理。 物理上仍是脉冲反射法或穿透法（衰减成像），严谨写法是“脉冲反射式超声C扫描成像技术”，不要写成“一种检测方法”。
“闸门”和“幅度或声程”是关键词。 漏掉闸门，定义就不完整——正因为有闸门，C扫才对应特定深度层；幅度C扫本身不含深度信息，需配TOF图或B扫才能定位埋深。
四、可引用的标准出处
GB/T 12604.1《无损检测 术语 超声检测》——“C扫描显示”词条
GB/T 36416.2-2018《试验机词汇 第2部分：无损检测仪器》6.1.50
国际对应：ISO 5577:2000（现由 ISO 12706 整合替代）、ASTM E1316 亦有 C-scan 词条
另外，想顺便把几件长期的小事定下来：我该怎么称呼你？你平时是做无损检测/材料方向的工作吗？把这些记下来，以后回答会更对口。
超声 C 扫描（C-Scan）通俗完整解释（贴合液冷板钎焊检测场景）
一、基础定义
C 扫描是超声无损检测的一种成像显示方式：
数控机构带动探头在工件表面X、Y 平面移动，软件设置时间闸门，只采集指定深度区间的超声回波；把每个坐标点的回波幅度转换成灰度 / 彩色像素，最终生成一张平面俯视图（云图）。

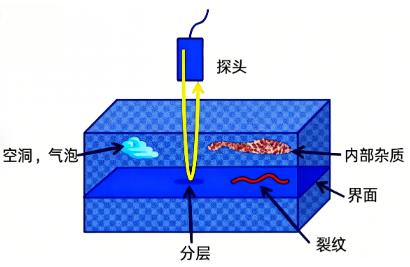

水浸C扫描原理示意

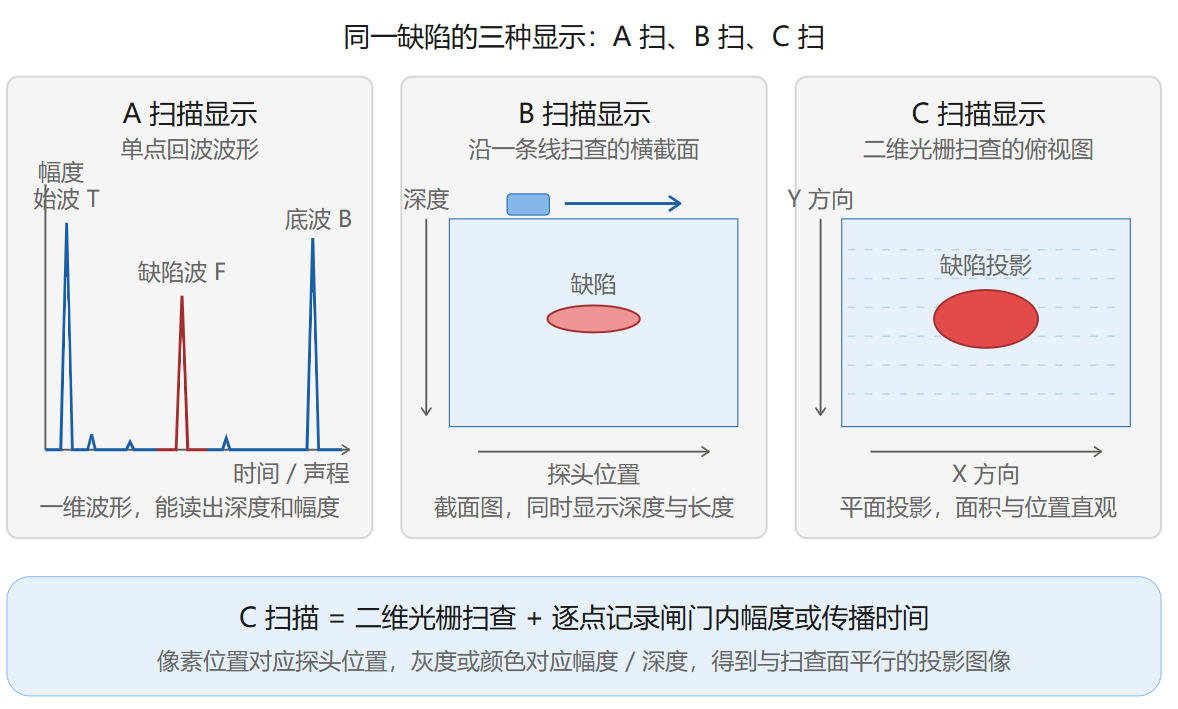

简单类比：
A 扫描：单点波形（一维，只看这一个位置深度上的信号）
B 扫描：纵向切片剖面图（二维，沿扫描线切开看纵深）
C 扫描：水平俯视平面图（相当于在工件内部某一层 “横切一刀”，观察这一层所有缺陷分布）
重点：普通 C 扫描原始图像只显示缺陷平面位置、面积轮廓，不直接自带深度信息；依靠闸门锁定你关心的界面 —— 液冷板检测时，闸门精准卡在钎焊层，专门采集钎焊界面信号。
二、工作流程（水浸 C 扫描，液冷板主流方案）
工件置于水箱，水充当耦合介质，消除空气间隙；
探头（点聚焦 / 相控阵探头）发射高频超声垂直入射工件；
声波到达钎焊界面：
✅钎焊结合良好：声波穿透，界面反射信号很弱；
❌虚焊、气孔、脱层：空气层声阻抗差异巨大，产生强反射回波；
设备只采集钎焊层闸门内的回波；
探头持续 XY 走扫，逐点采集数据，软件合成彩色云图；
自动统计缺陷面积、计算钎着率。
三、C 扫描两大实现路线（你日常对比的两类设备）
1）单点聚焦探头 C 扫描
单晶片聚焦探头，声束焦点固定；依靠机械移动实现全覆盖。
优点：信号纯净、分辨率上限高、设备成本低；
缺点：单次声束覆盖窄，扫描慢；声束角度固定，异形结构容易盲区。
2）相控阵 C 扫描（PAUT C-Scan）
用阵列晶片，电子方式动态聚焦、电子偏转声束，同样可以输出 C 扫云图。
优点：单次覆盖宽度更大、速度更快；可多角度扫查消除结构盲区；支持深度方向多层聚焦；
缺点：硬件成本更高。
四、液冷板钎焊检测，C 扫描核心价值
可视化直观判伤
良焊区域呈深色，虚焊 / 气孔显示高亮色块，一眼看清缺陷分布；
量化钎着率
软件自动统计有效焊接面积比例，是真空钎焊液冷板质控核心指标；
无损、可全检
区别于金相切片（破坏性抽检）；同时优于氦检 ——氦检只能检出贯通漏点，C 扫描可以发现不漏水、但散热失效的潜伏虚焊；
数据永久存档
图像、坐标、钎着率报告可追溯，满足服务器、新能源行业来料 / 出厂质检要求。
五、容易混淆概念澄清
C-SAM（超声扫描显微镜） ≠ 普通水浸 C 扫描
C-SAM 使用极高频率（几十～200MHz），微米级分辨率，多用于小尺寸微电子样品；大板液冷板量产一般使用中高频水浸 C 扫描系统。
“C 扫描” 是成像模式，不是设备名称
同一套水浸设备，既可以配单点聚焦探头做 C 扫，也可以换装相控阵探头实现相控阵 C 扫描。
极简一句话总结
C 扫描就是通过超声探头平面扫查，抓取工件内部指定深度（钎焊层）的回波，生成一张俯视云图，直观显示虚焊、气孔位置与面积，用来定量评估液冷板钎焊质量。
